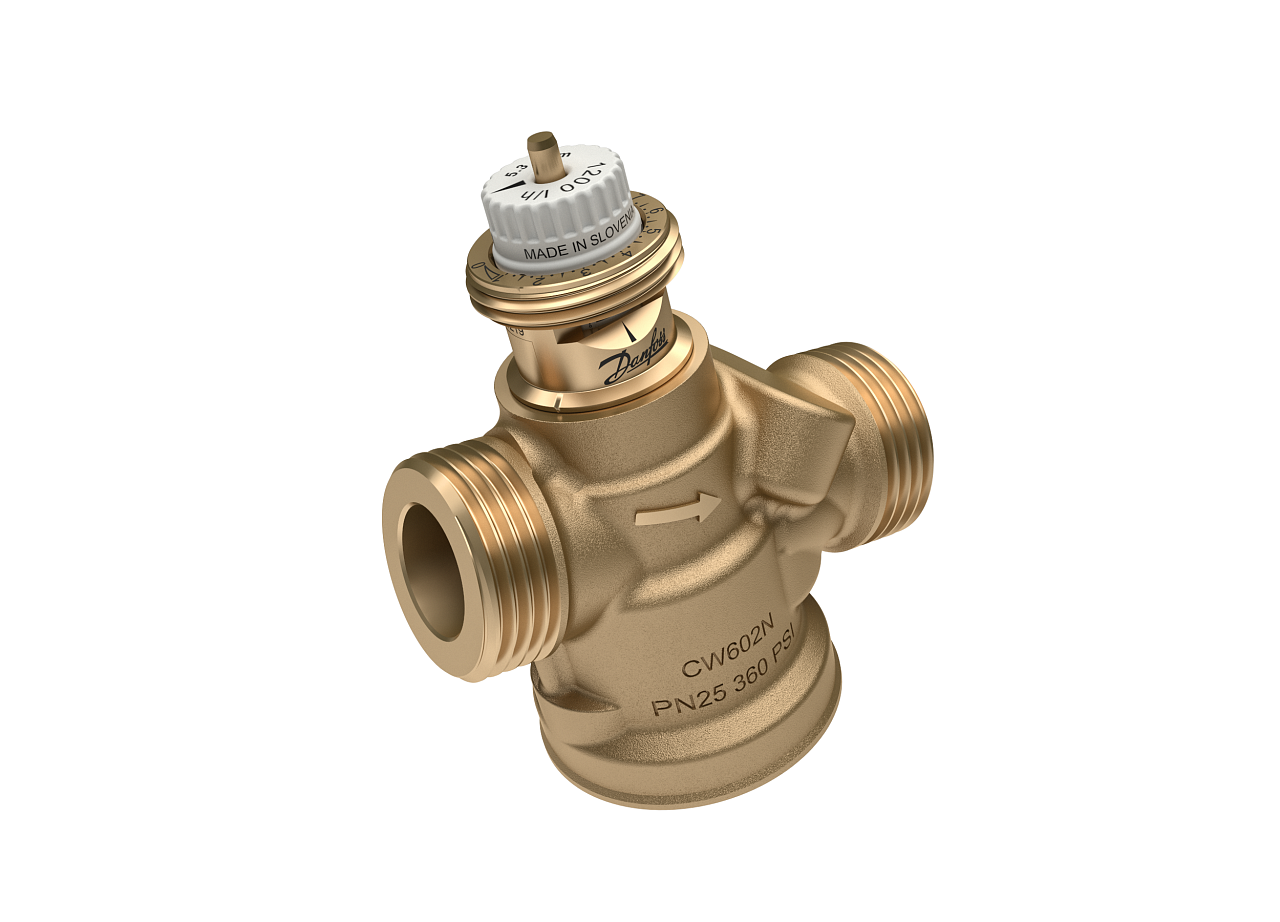

Tlakovo nezávislý nastavovací a regulačný ventil AB-QM 4.0. DN 20, Q = 1100 l/h, vonkajší závit G 1A. Viac informácií
Na objednávku
Prietok | 1100 l/h |
Teplota média | 95 °C |
Typ pripojenia | Vonkajší závit |
Veľkosť pripojenia | DN 20 |
Hmotnosť | 0.71 kg |
KATALÓGOVÝ LIST k stiahnutiu
Stiahnuť PDFNÁVOD K MONTÁŽI k stiahnutiu
Stiahnuť PDFLETÁK k stiahnutiu
Stiahnuť PDFVentil AB-QM 4.0 je najmodernejším pokračovateľom radu tlakovo nezávislých nastavovacích a regulačných ventilov AB-QM značky Danfoss. Nový dizajn ventilov je navrhnutý s maximálnym ohľadom na vysoké nároky a potreby vykurovacích a klimatizačných systémov. Vyznačuje sa vysokou presnosťou, dlhou životnosťou a vynikajúcim užívateľským komfortom. Ventil slúži na automatické nastavovanie, reguláciu prietoku a tlaku a udržiavanie konštantného tlaku vo vnútri ventilu.
V kombinácii so servopohonom Danfoss slúži na presnú reguláciu prietoku a prináša vysoký komfort a priaznivé celkové prevádzkové náklady. AB-QM 4.0 bol vyvinutý pre minimalizáciu celkových nákladov. Jeho cieľom je priniesť cenovo dostupné riešenie pre zákaznícke projekty s ohľadom na kvalitu a trvanlivosť. Je vhodný do kancelárií, hotelov, nemocníc a do budov, kde je potrebné presne regulovať teplotu, a to aj napríklad v laboratóriách a výskumných ústavoch.
Ventil je možné nastaviť ručne pomocou otočného kolieska so zobrazenou stupnicou. Nastavenie je viditeľné aj po pripojení pohonu, pretože je vidieť nielen zhora, ale aj zo strany. Stupnica od 1 do 10 značí percentuálne nastavenie prietoku v hodnotách 10...100 % prietoku. Ventil tiež pracuje s funkciou obmedzenia zdvihu.
Na rozdiel od starších modelov sú AB-QM 4.0 konštruované pre vyššie tlaky PN 25/360 PSI. Rovnako umožňujú pracovať s väčším rozsahom v regulácii prietoku. Každá veľkosť ventilu tiež existuje v troch variantoch konštrukčného prietoku. Vybrať ventil si môžete z nízkeho prietoku (LF), normálneho a vysokého (HF).
Sústava s AB-QM je prevádzkovaná v režime premenného prietoku. K jednotlivým spotrebičom priteká práve také množstvo vody, aké je v danom čase potrebné. Vďaka tomu je celý systém hospodárnejší.
Ventil je novo na zakúpenie vo variantoch s vnútorným či vonkajším závitom. Tento produkt je s vonkajším závitom. Veľkosti závitových pripojení sa pohybujú od DN 15 do DN 32.
Integrovaný interný regulátor tlaku bol pre AB-QM 4.0 prepracovaný a teraz sa pýši nižším trením a nižšou hysterziou. Mäkké časti sú opäť vyrobené z polyméru PPSU.
Regulačný ventil má vďaka integrovanému regulátoru diferenčného tlaku stále 100% autoritu, a preto vždy zaisťuje stabilnú reguláciu. Kompaktná konštrukcia umožňuje inštaláciu aj do malých priestorov. Napríklad do fan-coilových jednotiek.
Vnútro ventilu je vyrobené z mosadzných materiálov DZR, mäkké časti sú potom z polyméru PPSU. Ten znižuje riziko zanesenia vodným kameňom a jeho následného odlupovania, ktoré by mohlo spôsobiť zanesenie ventilu. Zdvih všetkých veľkostí ventilu je novo 4 mm pre všetkých.
Celé telo ventilu je vyrobené z mosadze DZR ako 1 diel. Nový dizajn umožňuje obojsmerné preplachovanie a plnenie. To šetrí čas pred uvedením do prevádzky.
Montážne dokončená sústava sa už vďaka ventilom AB-QM nemusí následne vyvažovať, tým pádom odpadajú komplikované postupné merania a časovo náročné korekcie nastavenia ako je tomu u iných ventilov.
