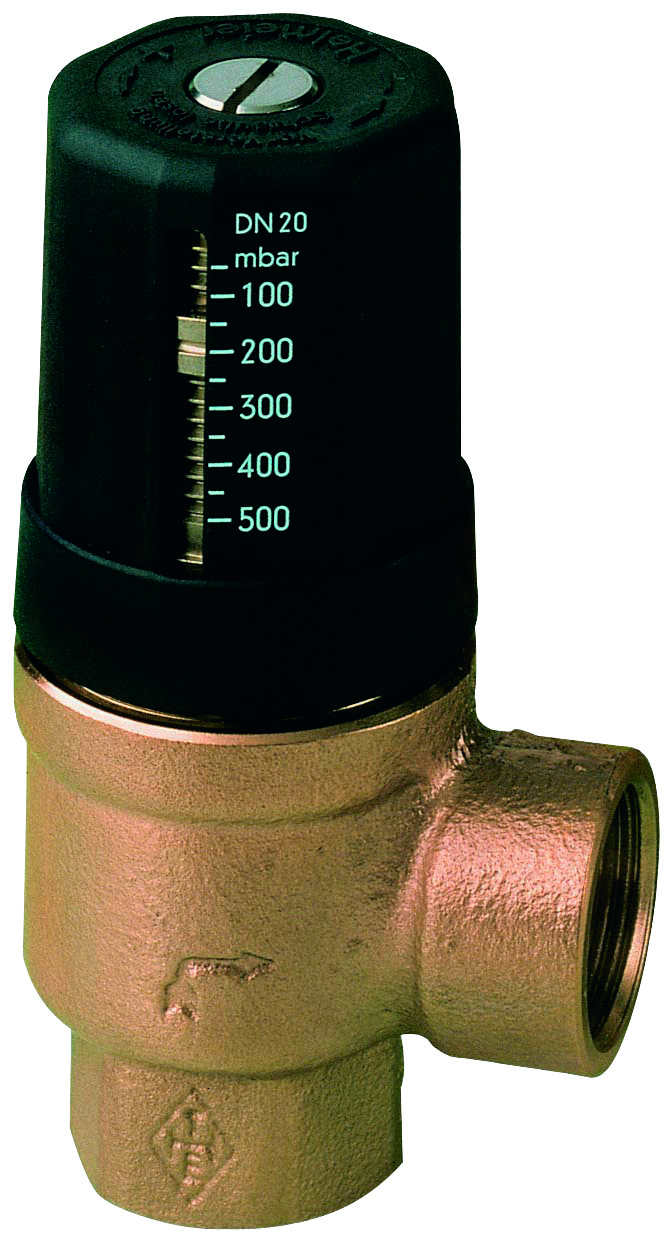

Proporcionálne prepúšťací ventil s nastavením tlaku pracujúci s malou hysterziou. 5-50 kPa, prietok 2 m3 / h. Viac informácií
U vás doma za 2 - 3 pracovné dni
Meracie vsuvky | Nie |
Teplota | 120 °C |
Tlak | PN 16 |
Typ pripojenia | Vnútorný závit |
Veľkosť pripojenia | DN 20 |
Hmotnosť | 0.60 kg |
katalógový list k stiahnutiu
Stiahnuť PDFProporcionálne prepúšťací ventil s plynulým nastavením tlaku IMI Hydrolux nájde uplatnenie vo vykurovacích a chladiacich systémoch s núteným obehom pre ich správne vyváženie. Zabraňuje prílišnej hlučnosti sústavy, vyrovnáva tlakové diferencie, predchádza nadprietoku. V systémoch s plynovým teplovodným kotlom je možné ventil Hydrolux využiť aj pre zabezpečenie minimálneho prietoku.
Na ventile možno nastaviť presnú tlakovú diferenciu, ktorej sa potom ventil bude držať pri vyvažovaní sústavy. Všetky tlakové výkyvy spôsobené zmenou prietoku v systéme tak budú eliminované. Pri poklese prietoku rastie tlaková diferencia, na ktorú ventil reaguje otvorením sústavy. Tým udržuje tlakovú diferenciu relatívne stabilnú.
A. Vykurovacia sústava bez zmiešavania. Ventil Hydrolux sa inštaluje medzi sacie a výtlačné hrdlo obehového čerpadla.
B. Vykurovacia sústava s trojcestným zmiešavacím ventilom. Ventil Hydrloux sa inštaluje medzi prívodné a spätné potrubie.
C. Vykurovacia sústava sa štvorcestným ventilom. Ventil Hydrloux sa inštaluje medzi prívodné a spätné potrubie.
D. Vykurovacia sústava s plynovým teplovodným kotlom. Ventil Hydrloux sa inštaluje medzi prívodné a spätné potrubie.
E. Sústava s viacerými vykurovacími okruhmi. Ventil Hydrloux sa inštaluje medzi prívodné potrubie a rozdeľovač.
